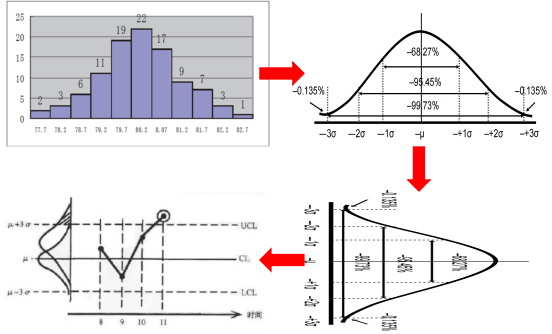

上一篇我們介紹了直方圖。直方圖是對一個特性指標的一個樣本數據的分布描述，而當我們將多個樣本數據的直方圖按一定的順序（一般是時間順序）排列起來，就得到了我們今天要講的QC七大手法的最后一種——控制圖。

控制圖，又叫管制圖、SPC控制圖、SPC管制圖，是對過程質量特性進行測定、記錄、評估，從而監察過程是否處于控制狀態的一種用統計方法設計的圖，由休哈特在20世紀20年代設計發明（PDCA循環也是休哈特提出的）。

控制圖分為計量型和計數型兩類，計量型控制圖，如均值-全距控制圖、均值-標準差控制圖、單值-移動全距控制圖x—Rm等，計數型控制圖，如不良率控制圖p、不良數控制圖np、缺點數控制圖c、單位缺點數控制圖u等。

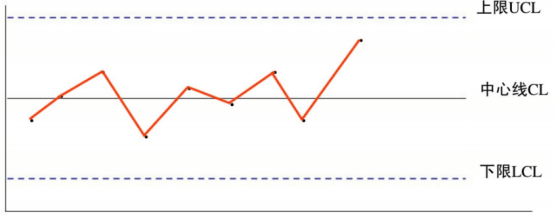

典型的控制圖如下圖：

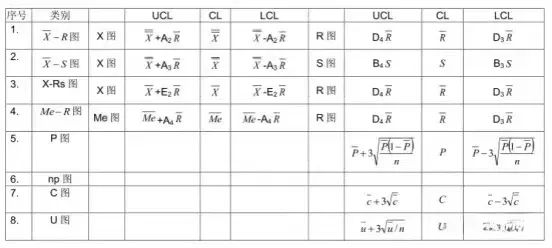

控制圖縱軸為產品的質量特性，橫軸為時間順序或產品編號。圖中中心線CL、上控制限UCL、下控制限LCL由計算得到。計算方法如下：

控制圖依據統計學原理設計，其原理和過程不在此詳述，重點講解控制圖的繪制方法和異常判定。

以最為常見的均值-全距控制圖為例。

例：螺栓擰緊工序，對螺栓擰緊扭矩進行動態管理。

扭矩規格為：15.0±5.0kg·cm。

步驟：

①收集數據，每天隨機5個，連續收集20天

②計算每天5個產品數據的平均值

③計算每天5個產品數據的全距R

④計算20天平均值的平均值

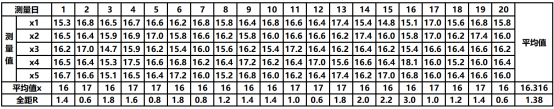

⑤計算20天全距R的平均值；如下表：

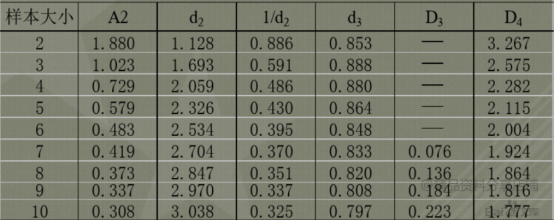

⑥查看“管理界限計算系數表”，每天樣本大小n=5時，A2=0.579，D3無取值，D4=2.115；

⑦計算

CLR==1.38，

UCLR=D4=2.115×1.38=2.919，

LCLR不做計算,

CL==16.316

UCL=+A2=16.316+0.579×1.38=17.115

LCL=-A2=16.316-0.579×1.38=15.517

另外，也可以用3σ計算UCL、LCL取值，即：

UCL=CL+3σ，

LCL=CL-3σ，

這是因為在正態分布中，數據落在3σ區間內的概率為99.73%，或者說數據不在正常范圍內的概率只有0.27%，根據統計學原理，

小概率事件在單次測量中被認為是不可能事件，所以可以用CL±3σ來做為上下控制限。

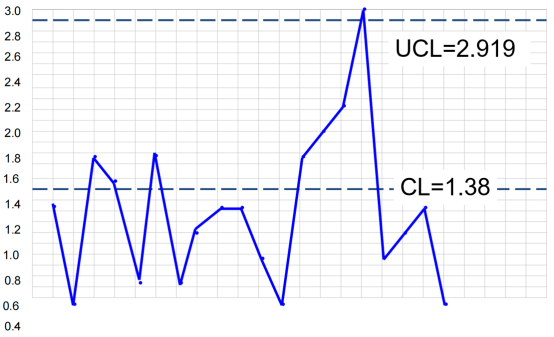

⑧繪制R圖

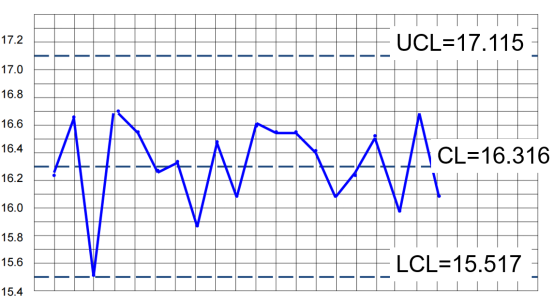

⑨繪制圖

到這里，我們完成了控制圖的繪制。

但是，我們繪制控制圖，是為了對質量特性進行評估、分析、監控，因此，我們還要通過控制圖來分析數據是否出現了異常狀態。

控制圖的異常判斷準則有以下幾條：

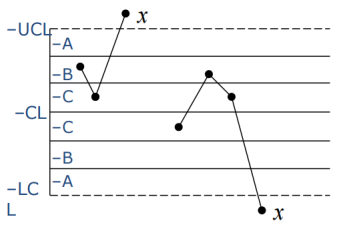

1、一個數據點落在A區以外

可能原因：原材料不合格，設備故障，測量錯誤等。

2、連續9點落在中心線同一側

可能原因：中心值發生偏移。

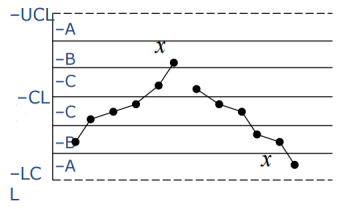

3、連續6點遞增或遞減

可能原因：工具逐漸磨損，操作者疲勞或者技能變熟練，工作環境改變。

4、連續14點相鄰點總是上下交替

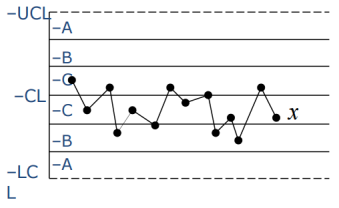

可能原因：兩臺設備或者兩位操作者交替引起的系統效應，數據分層不足。

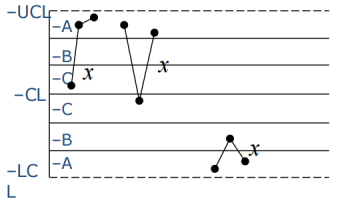

5、連續3點中有2點落在中心線

同一側B區以外

可能原因：過程控制過嚴，材料有差異，檢驗方法有區別。

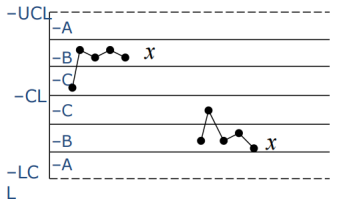

6、連續5點中有4點落在中心線

同一側C區以外

可能原因：過程控制過嚴，材料有差異，檢驗方法有區別。

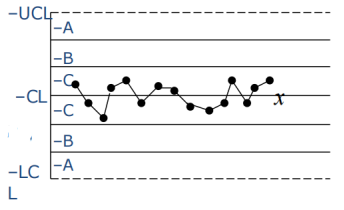

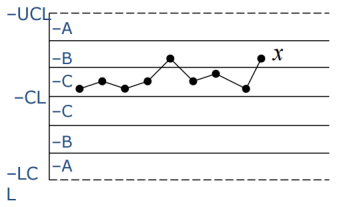

7、連續15點落在C區之內

可能原因：制程經過改善，變異數降低，或者數據分層不夠，數據虛假。

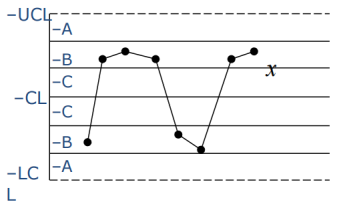

8、連續8點落在中心線兩側

且無1點在C區中

可能原因：數據來自兩個群體，分層不夠。

根據這些異常判斷準則，我們就可以根據控制圖快速判斷是否發生了異常，并對異?？赡艿脑蛴幸粋€初步的判斷。

當然，我們以上繪制的控制圖，是分析用控制圖，主要是用來對質量特性進行分析的。

除此之外，還有控制用控制圖，在生產過程監控中起著重要的質量控制作用。

一般來說，當過程處于穩定狀態時，只需將繪制出的分析用控制圖的CL、UCL、LCL延長，即可在圖上將生產過程的實時數據繪制在圖上，作為控制用控制圖，進行過程質量監控。

控制圖相較QC七大手法中的其他六種，使用門檻更高，過程也更為復雜，但對于過程的監控，有著其他手法不具備的優勢。

七大手法各有其側重，要根據實際情況，靈活選用合適的方法加以運用，才能有效地解決生產中的問題。
